Бесстержневые спиральные конвейерные системы

ООО «Аспект центр» предлагает конвейерные спиральные бесстержневые системы для перемещения всех видов рассыпных грузов.

108

Системы дают возможность перемещать груз на дистанции до 120 м и до 40 м в высоту (каскадная система при функционировании с несколькими приводными механизмами). С одним приводным механизмом мы уверенно поднимем груз на уровень 10 метров с поворотным углом на 90 градусов.

Системы обеспечиваются итальянскими моторами-редукторами фирмы «Siti» и преобразователями частотными «Delta» и «Hi-Fi Inverter», австрийскими трубами и спиралями.

Самоходный погрузчик

Самоходный погрузчик ПШН используется для грузоперемещения удобрений, зернопродуктов и других рассыпных грузов из сельхозхранилищ, насыпей в мешки и перевозящий транспорт.

107

Груз захватывается движущимся горизонтальным шнеком из насыпи и направляется к наклонному шнеку. Далее наклонный шнек по корпусной трубе двигает груз через выгрузной патрубок в мешок или перевозящий транспорт.

Основными узлами погрузчика являются:

  • – наклонный шнек (винт- трубчатый вал со спиралью из стали);
  • – шнек (винт) горизонтальный;
  • – корпус шнека наклонного, состоящий из 2 сегментов, с креплением болтами по фланцам;
  • – лоток приема шнека горизонтального;
  • – рама и колеса;
  • – ограждение;
  • – приводной механизм шнека наклонного, включающий электродвигатель 4 кВт и передачу клиноременную;
  • – приводной механизм шнека горизонтального 2,2 кВт;
  • – приводной механизм перемещающий 1,1 кВт.

Самоподаватель шнековый

Самоподаватель шнековый передвижной УСВ используется для отведения зернопродуктов и рассыпных грузов из сельхозхранилищ, насыпей в перевозящий транспорт.

106

Зернопродукты из насыпи захватываются шнеком и по корпусной трубе выводится через выгрузной патрубок на транспорт.

Основные узлы самоподавателя:

  • – шнек (винт-вал со спиралью из стали);
  • – корпус, состоящий из 2 сегментов, скрепленных  болтами по фланцам;
  • – колеса;
  • – рама;
  • – ограждение;
  • – приводной механизм: электродвигатель 4 кВт и клиноременная передача.

Самоподаватель УСШ

Самоподаватель УСШ шнековый передвижной используется для отведения зернопродуктов и других рассыпных материалов из бурта, насыпи в транспортные средства.

105

Зерновые продукты забираются шнеком из насыпи и по корпусной трубе выводятся через выгрузной патрубок на погрузочный транспорт.

Основными узлами данного самоподавателя УСШ являются:

  • – шнек (винт) — трубчатый вал со спиралью из стали, с опорой на концевые подшипники;
  • – корпус, имеющий 2 сегмента, с фиксацией болтами по фланцам;
  • – колеса;
  • – рама;
  • – ограждение;
  • – приводной механизм, в который входит электродвигатель 4 кВт и клиноременная передача.

Конвейер УКВ

103Конвейер УКВ винтовой конвейер с переменным углом наклона незаменим для работы в связке с РХ-61 для разгрузки бункерных грузовых крытых вагонов «Хоппер» с последующей перегрузкой на транспорт, бункеры или конвейерные системы. Внутри складских строений используется как перегрузчик зернопродуктов и рассыпных грузов в железнодорожный и автомобильный транспорт.

Разгрузчик вагонов

Разгрузчик вагонов хоппер РХ-61 используют как вспомогательный механизм для опорожнения железнодорожных грузовых вагонов-«Хоппер».

Разгрузчик хопперов
Разгрузчик хопперов

Принцип работы разгрузчика вагонов хоппер заключается в том, что груз из вагона самотеком поступает на приемный лоток, далее горизонтальными винтами поступает к наклонному винту, который направляет зернопродукты к патрубку выгрузке.

Данный разгрузчик функционирует по следующей рабочей схеме:

— бункерный грузовой вагон «Хоппер»;
— разгрузчик РХ-61;
— шнек-конвейер УКВ-1;
— дополнительное транспортное средство.

Конвейер винтовой в желобе

Конвейер винтовой в желобе используется для перемещения зерна, его продуктов и рассыпных грузов по горизонтали или наклонно до 60 гр.

102

Конвейер винтовой в желобе по сути является секционным винтом в желобе закрытым сверху крышкой, состоящий из сегментов: приводной, конечной и промежуточных с загрузочными и выгрузными патрубками. Мотор-редуктор через муфту осуществляет привод винта. Работа конвейера осуществляется движущимся винтом по желобу до выгрузки.

По договоренности конвейер может дополняться патрубками аспирации, датчиком подпора, очистными люками и т.д.

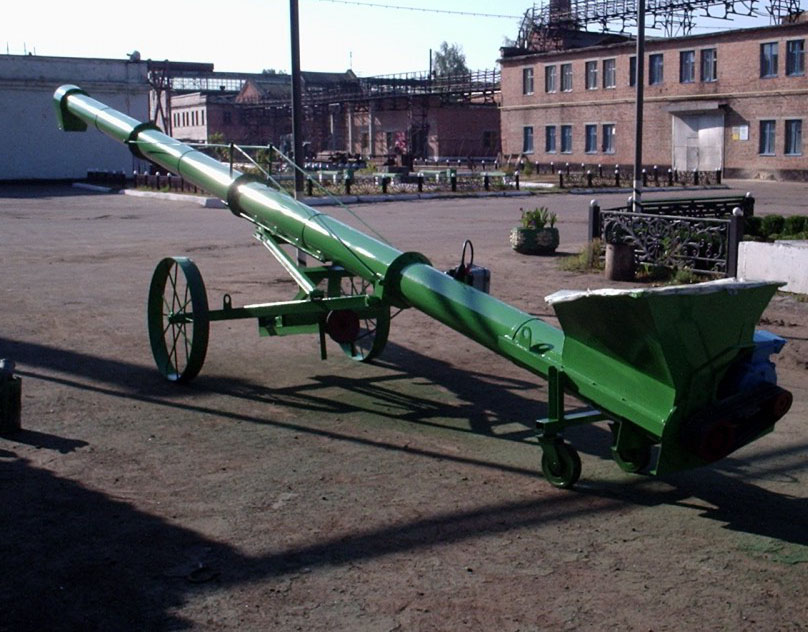

Конвейер винтовой в трубе УКВ

Конвейер эсплуатируется для перемещения зерна и рассыпных материалов в горизонтальном или наклонном положении.

101

Конвейер винтовой в трубе УКВ имеет секционный винт в металлическом кожухе круглого сечения, конечную, промежуточные и приводные секций. Блок-секции оснащены загрузочными и выгрузными патрубками. Мотор-редуктор вызывает движение винта через муфту. По договоренности может доукомплектовываться патрубками аспирационными, очистными люками и датчиком подпора.
